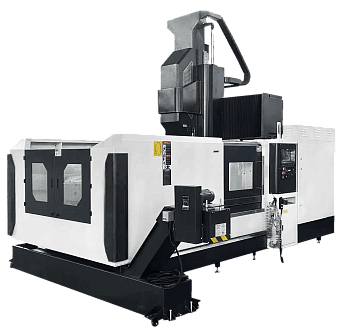

Серии портальных фрезерных станков
Особенности портальных центров серии GMC
- Шпиндель 6000 об/мин. Станок оснащен шпинделем с прямым приводом и редуктором. Он установлен в радиально-упорных подшипниках высокого класса точности, что обеспечивает бесперебойную работу шпинделя на скорости до 6000 об/мин.
- Точная подача. Высокая точность обеспечивается благодаря системе ЧПУ, которая работает через сервомоторы и шарико-винтовые пары (ШВП) с прямым приводом посредством муфты. Линейные направляющие качения, оснащенные роликами, установлены на всех трех осях и расположены параллельно для лучшей устойчивости. Для точности перемещений по всем осям установлены оптические линейки Fagor и Heidenhain (Испания/Германия).
- Система охлаждения. Кольцевая система подачи охлаждающей жидкости (СОЖ) подает жидкость в зону резания, одновременно удаляя образующуюся стружку. Благодаря регулируемым соплам, охлаждающая жидкость и воздух могут быть направлены на обрабатываемую деталь из любой удобной точки.
- Стружкоуборочный транспортер. Автоматическая система вывода стружки включает конвейеры шнекового и цепного типов. Шнеки, установленные вдоль рабочего стола, перемещают стружку к цепному конвейеру, который доставляет ее в специальный контейнер. Для безопасности и эффективности установлен пистолет подачи СОЖ и воздуха. Опционально доступна система смыва стружки, которая эффективно удаляет ее из кабины станка и направляет к шнекам.

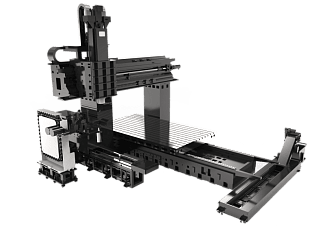

- Прочная конструкция. Поперечное сечение размером 450 мм на 450 мм крепится на четыре направляющие с роликами, что придает системе дополнительную жесткость. Суппорт ШВП предотвращает деформацию при перемещении, уменьшая ее с 1,9 мм до 0,03 мм.
- Магазин автоматической смены инструмента. Дисковое устройство автоматической смены инструмента с поворотным кронштейном минимизирует время на замену инструмента, что делает его отличным выбором для быстрой обработки. Вместимость такого магазина — 24 инструмента. Также доступен вариант устройства с горизонтальной цепной подачей и поворотным кронштейном, позволяющим быстро и надежно менять инструменты.
