Поворотный стол с ЧПУ — это устройство, которое повышает точность и производительность фрезерной обработки, обеспечивая автоматический поворот заготовки под нужным углом. Современные столы оснащаются усиленными подшипниками, увеличенным центральным отверстием, точной червячной передачей и надёжной системой зажима, что делает их ключевым элементом многоосевой обработки.
Преимущества поворотных столов с ЧПУ
-
Точность
Позиционирование 0,006–0,008 мм благодаря крестообразным роликовым подшипникам, оптимизированной червячной передаче и минимальному количеству составных узлов. -
Производительность
Автоматический поворот исключает переналадку и ручные операции, сокращает время обработки и ускоряет изготовление сложных деталей. -
Долговечность
Запатентованный сплав (износостойкость червячного колеса +260%), червячный вал в масляной ванне, термообработанные тормоза и защита IP65 обеспечивают долгий ресурс в тяжёлых условиях. -
Универсальность
Совместимость с FANUC, Siemens, Heidenhain, Mitsubishi; установка на вертикальные и горизонтальные центры; поддержка работы от отдельного контроллера. Большое центральное отверстие позволяет подключать различную зажимную оснастку. -
Конструктивные преимущества
Увеличенные подшипники (+20–30%), усиленные направляющие (+70–80%), двухпоршневые тормоза, высокий крутящий момент и динамическая нагрузка, а также сниженное количество узлов для большей жёсткости и стабильности.
Модели поворотных столов с ЧПУ от Ронтек Машин Тулс
Мы предлагаем широкий перечень моделей, охватывающий задачи от лёгкой 4-осевой обработки до тяжёлых пятиосевых режимов резания. Ниже представлены технические характеристики популярных моделей:
| Модель | Высота оси вращения (мм) | Высота стола (по горизонтали, мм) | Размер стола (мм) | Примечания |
|---|---|---|---|---|

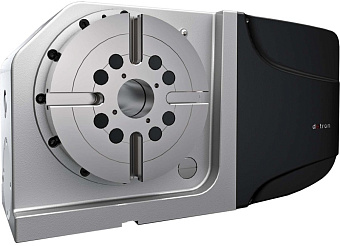

| GXA-170S | 135 | 175 | 440×235×286,5 | Модели серии GXA-S оснащены патентованной двойной пневмотормозной системой и двухзаходной червячной передачей |

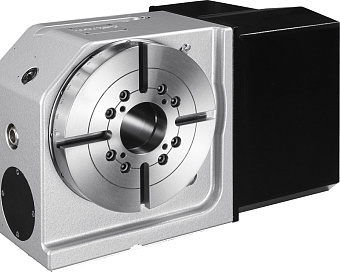

| GXA-210S | 160 | 175 | 444,2×268×291,5 | Оптимальный вариант для универсальных вертикальных центров |
| GXA-255H | 190 | 210 | 520,2×320×325,5 | Большое центральное отверстие; гидравлический зажим с повышенной силой фиксации |

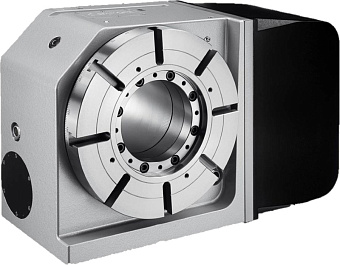

| GXA-320H | 210 | 235 | 586,2×371×352 | Увеличенный диаметр планшайбы, высокая жёсткость шпиндельного узла |

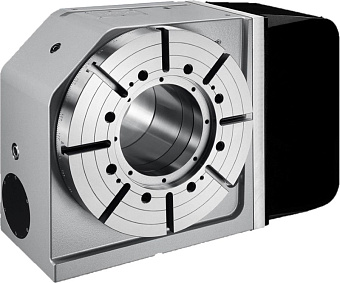

| GXA-400H | 255 | 255 | 681,2×457×372,5 | Решение для тяжёлой обработки и крупносерийных производств |

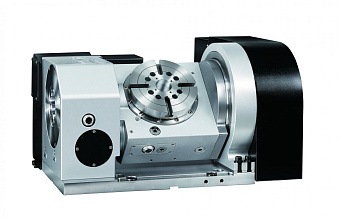

| GFA-170S | 190 | 260 | 598×487×347 | Наклонно-поворотная серия: усиленный крестообразный подшипник, двойной пневмотормоз |

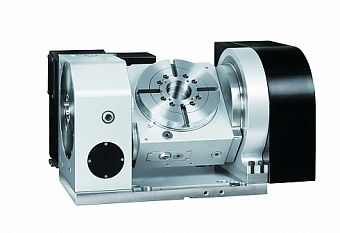

| GFA-210S | 210 | 280 | 608×487×362 | Универсальный пятиосевой стол для сложных пространственных обработок |

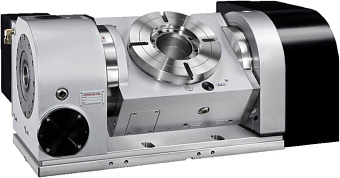

| GFA-255H | 225 | 325 | 733×572×377 | Гидравлический тормоз с повышенной жёсткостью для крупных деталей |

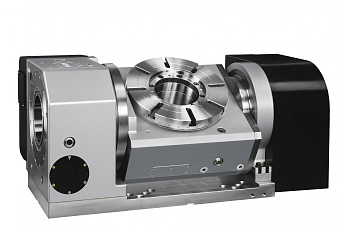

| GFA-320H | 255 | 355 | 896×579×405 | Мощный наклонно-поворотный стол для тяжёлых режимов резания |
Дополнительные преимущества, которые получает производство
Поворотные столы позволяют выполнять большинство операций без переустановки детали. Это обеспечивает:
- уменьшение количества станков, необходимых для изготовления сложных деталей;
- значительное сокращение вспомогательного времени — заготовка не перемещается между рабочими местами;
- снижение риска накопленной погрешности;
- оптимизацию производственных площадей;
- снижение трудозатрат и себестоимости изготовления изделий.
На оборудовании с поворотным столом можно выполнять: винтовые канавки, отверстия под углом, пересекающиеся отверстия в разных плоскостях, обработку конических и наклонных плоскостей, лопастных поверхностей и другие сложные геометрические элементы.
Где купить поворотный стол с ЧПУ для фрезерного станка
Поворотные столы с ЧПУ — это необходимое оборудование для повышения точности и производительности на фрезерных станках. В нашем ассортименте представлены модели, рассчитанные как для лёгких, так и для тяжёлых режимов обработки, включая наклонно-поворотные и горизонтальные решения. Вы можете купить поворотный стол с ЧПУ с гарантией качества и высокой надёжности, выбрав модель под конкретные производственные задачи.
Компания Ронтек предлагает инженерно совершенные, долговечные и высокоточные поворотные столы, которые соответствуют строгим требованиям современных металлообрабатывающих производств. Выбирайте решения Ронтек — и получайте технологическое оснащение, которое обеспечивает максимальную эффективность оборудования и гарантированное качество обработки.
Возможность изготовления канавок и других видов углублений сложной конфигурации - глубокие отверстия, труднодоступные карманы на корпусе изделия с получением гарантированной точности внутреннего профиля.
Сокращение влияния человеческого фактора и времени на работу из-за отсутствия дополнительных установок.
Минимальная вероятность дополнительного базирования деталей в приспособлении. Это крайне важно при работе с отверстиями с произвольными углами и больших диаметров.
