Выбор измерительного датчика (щупа) для станка с ЧПУ — одна из ключевых задач, от которой напрямую зависят точность обработки, уровень автоматизации и общая производительность оборудования. Современные датчики позволяют практически полностью исключить ручные операции по настройке и контролю, значительно сократив время цикла и брак.
В статье рассмотрим основные типы датчиков, применяемых на станках с ЧПУ, критерии выбора и рекомендации по продукции BLUM — мирового лидера в области измерительных систем для станкостроения.
Зачем нужны датчики на станке с ЧПУ?
Современные измерительные системы выполняют целый ряд критически важных функций:
- Автоматическая установка нуля заготовки и определение её ориентации
- Контроль и компенсация длины/диаметра инструмента
- Обнаружение поломки инструмента
- Контроль геометрии детали в процессе обработки (in-process)
- Компенсация тепловых деформаций станка и заготовки
- Автоматическая поднастройка и корректировка траектории
Всё это позволяет перейти от «обработки по программе» к «обработке с гарантированным результатом».
Основные типы датчиков BLUM для станков с ЧПУ
На сегодняшний день наиболее распространены три типа измерительных систем:

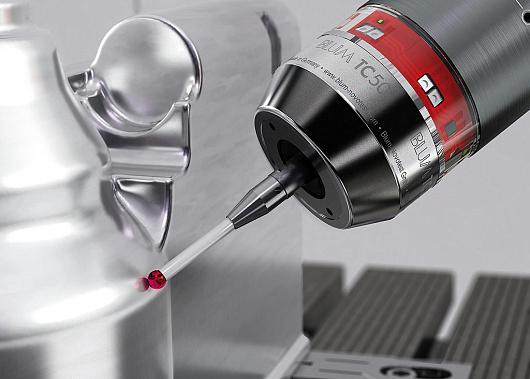

1. Контактные щупы (Tool & Workpiece Touch Probes)
Самый универсальный и точный тип. При касании щупа заготовки или инструмента формируется высокоточный триггер-сигнал.
Представители BLUM:
- TC50, TC51, TC52, TC53-10, TC63 (проводные и инфракрасные)

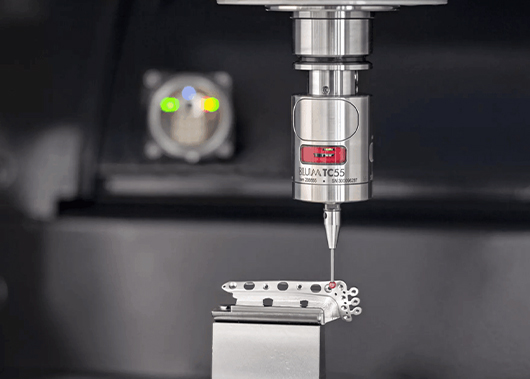

- TC55, TC66 (новейшее поколение с радиоканалом BRC)
Преимущества:
- Погрешность срабатывания ≤ 0,5 мкм (2σ)
- Высочайшая повторяемость
- Надёжная работа в СОЖ и стружке благодаря технологии shark360 и герметичному корпусу
- Огромный выбор стилусов (прямые, звездообразные, дисковые и т.д.)

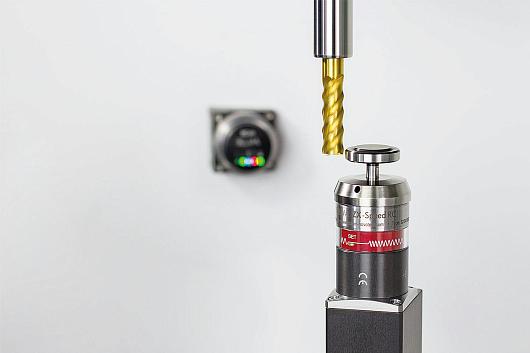

2. Лазерные системы контроля инструмента (Laser Tool Setters)
Бесконтактное измерение длины и диаметра инструмента на номинальных оборотах шпинделя.
Представители BLUM:
- LaserControl NT, NT-H 3D, Micro Compact NT
Преимущества:
- Измерение на рабочих оборотах (до 120 000 об/мин)
- Обнаружение поломки инструмента диаметром от 2 мкм
- Компенсация биения и теплового удлинения инструмента
- Полностью оптическая система — нет изнашиваемых частей
3. Комбинированные системы
Некоторые модели BLUM совмещают функции контроля заготовки и инструмента в одном корпусе (например, новые гибридные решения).
| Критерий | Что важно учитывать | Рекомендация BLUM |
|---|---|---|
| Тип обрабатываемого материала | Твёрдые металлы, алюминий, пластики, композиты | Для всех материалов — контактные щупы BLUM (TC‑серия) |
| Требуемая точность | От ±5 мкм (общие операции) до ±0,5 мкм (прецизионная обработка) | TC52/TC53‑10, TC66 — лучшие показатели повторяемости |
| Размер станка и рабочей зоны | Компактность щупа, длина стилуса, способ передачи сигнала | Радиощупы TC66 — для крупных станков и 5‑осевых центров |
| Условия эксплуатации | СОЖ, стружка, вибрации, температура | Все щупы BLUM имеют степень защиты IP68 и shark360 |
| Скорость измерений | Нужно измерять инструмент на высоких оборотах? | Лазерные системы LaserControl NT |
| Бюджет и перспектива масштабирования | Возможность начать с простого решения и потом расширяться | Модульная экосистема BLUM (один приёмник — много щупов) |
Рекомендации по выбору
1. Для большинства задач (установка заготовок, контроль инструмента, обнаружение поломки) → Контактный щуп BLUM TC52 или TC53-10 (инфракрасная передача) — золотой стандарт отрасли.
2. Для высокопроизводительных линий и 5-осевых станков → Радиощуп BLUM TC66 с технологией BRC (надёжная передача даже при вращении шпинделя).
3. Для контроля микроинструмента и высокоскоростной обработки → Лазерная система BLUM LaserControl Micro Compact NT или NT-H 3D.
4. Максимальная автоматизация и контроль в процессе обработки → Комбинация: лазерный контроль инструмента + радиощуп TC66 + программный пакет BLUM SmartInspect или Cycles.
Вывод
Правильно подобранный датчик BLUM — это не просто «ещё одна опция», а полноценная измерительная система, которая окупается уже на первых месяцах эксплуатации за счёт сокращения брака, времени наладки и простоев.
Если вы хотите получить рекомендации именно под ваш парк станков и задачи — оставьте заявку на подбор оборудования BLUM. Наши инженеры бесплатно проведут аудит и предложат оптимальную конфигурацию.
