Программирование фрезерных станков с ЧПУ — ключевой навык в современном производстве. Чтобы добиться высокой точности, минимизировать ошибки и ускорить обработку, важно понимать, как грамотно составить управляющую программу. В этой статье мы разберём базовые принципы написания G-кода, логику построения программы, приведём наглядный пример и поделимся практическими советами.

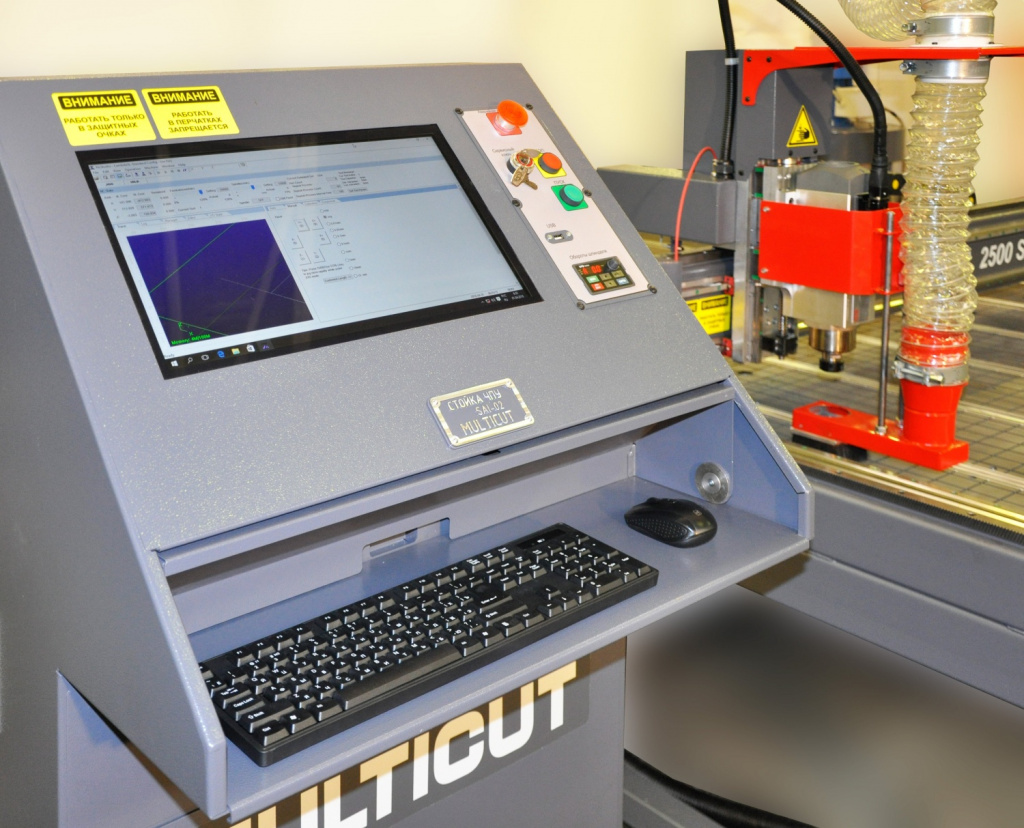

Что такое программа для ЧПУ и из чего она состоит?
Управляющая программа для фрезерного станка — это набор команд на языке G-кода (ISO) и вспомогательных модальных М- функций. Каждая строка описывает конкретное действие: перемещение, запуск шпинделя, включение подачи, включение охлаждения и др.
Пример строки:
G01 X100.0 Y50.0 Z-5.0 F200 S1000 M3
Расшифровка:
- G01 — линейное перемещение по прямой.
- X100.0 Y50.0 Z-5.0 — координаты перемещения.
- F200 — подача 200 мм/мин.
- S1000 — обороты шпинделя 1000 об/мин.
- M3 — запуск вращения шпинделя по часовой стрелке.
Пошаговый алгоритм написания программы
1. Настройка координат и режимов:
Задаём единицы измерения и координатную систему:
- G21 — проводить вычисления в метрической системе измерений.
- G90 — переключение в абсолютную систему координат.
- G17 — перемещения проходят в плоскости осей X и Y.
2. Установка нуля:
Для задания системы координат чаще всего используется:
- G53-59 — выбор системы координат станка и детали.
3. Подготовка инструмента:
- T1 — выбор инструмента №1.
- M6 —команда смены инструмента.
4. Запуск шпинделя:
- S1200 — включение шпинделя на 1200 об/мин.
- M3 —выбор направления вращения шпинделя по часовой стрелке.
5. Перемещения:
- G00 X0 Y0 Z5 — ускоренное перемещение к заданной точке.
- G01 Z-3.0 F100 — врезание в материал на глубину 3 мм
- G01 X50.0 — линейное движение по оси X на подаче указанной ранее
6. Завершение программы:
- G00 Z50 — безопасный отвод вверх
- M05 — останов шпинделя
- M30 — завершение программы
Пример простой программы для вырезания прямоугольного кармана размером 50х20мм
%
O1001
G21 G17 G90
T1 M6
S1000 M3
G54
G00 X0 Y0 Z5
М8
G01 Z-3.0 F100
G01 X50.0
G01 Y20.0
G01 X0.0
G01 Y0.0
G00 Z5.0
М9
M05
M30
%
Практические советы
- Создавайте шаблоны. Заранее подготовленные блоки кода для отверстий, фасок и карманов сокращают время программирования.
- Контролируйте Z-координату. Всегда начинайте с безопасной высоты, чтобы исключить столкновения при перемещении на ускоренной подаче G00.
- Используйте компенсацию фрезы. G41 и G42 позволяют учесть радиус инструмента при обработке контуров.
- Симуляция — обязательна. Перед запуском проверьте траекторию движения в CAM-программе или симуляторе.
- Пишите комментарии. Это поможет другим операторам понять ваш код и упростит отладку.
Таблица популярных G- и M-кодов
|
Команда |
Назначение |
|
G00 |
Быстрое перемещение |
|
G01 |
Рабочее перемещение с подачей |
|
G02 |
Дуговое перемещение по часовой |
|
G03 |
Дуговое перемещение против часовой |
|
G17 |
Плоскость XY |
|
G21 |
Вычисления в метрической системе |
|
G90 |
Абсолютная система отсчёта координат |
|
G54 |
Система координат №54 |
|
M3 |
Включение вращения шпинделя по часовой стрелке |
|
M5 |
Остановка шпинделя |
|
M6 |
Смена инструмента |
|
M30 |
Завершение программы |
Типичные ошибки при написании G-кода и способы их предотвращения
1. Ошибки синтаксиса и формата
|
Ошибка |
Последствия |
Как избежать |
|
Пропуск точки в числах (`X50` вместо `X50.0 |
Некорректное перемещение |
Всегда указывать десятичную точку, даже для целых значений (`X50.0`, `F100.0) |
|
Неверный порядок команд (например, `M3` перед `S1000 |
Шпиндель не запустится |
Соблюдать логическую последовательность: `S1000 M3` (сначала обороты, потом запуск) |
|
Отсутствие `M30` в конце программы |
Станок не завершит цикл |
Всегда завершать программу командой `M30 |
2. Ошибки координат и перемещений
|
Ошибка |
Последствия |
Как избежать |
|
Не задан безопасный подвод по Z (`G00 Z5.0`) |
Столкновение инструмента с заготовкой |
Перед началом обработки добавлять команду быстрого подвода (`G00 Z5.0`) |
|
Путаница между `G90` (абсолютные) и `G91` (относительные координаты) |
Неправильное позиционирование |
Явно указывать режим в начале программы и при смене (`G90`/`G91`) |
|
Не учтён радиус инструмента (отсутствие `G41`/`G42`) |
Неточность обработки контуров |
Включать компенсацию радиуса фрезы и отменять её после завершения (`G40`) |
3. Ошибки в настройках инструмента и режимов
|
Ошибка |
Последствия |
Как избежать |
|
Не указана скорость шпинделя (`S`) или подача (`F`) |
Поломка инструмента или заготовки |
Всегда задавать `S` и `F` перед началом обработки (например, `S1200 F200`) |
|
Пропуск смены инструмента (`T1 M6`) |
Обработка не тем инструментом |
Перед новым участком программы вызывать смену инструмента |
|
Неверный выбор плоскости (`G17`/`G18`/`G19`) |
Ошибки при фрезеровании/точении |
Указывать плоскость обработки в начале программы (например, `G17` для XY) |
4. Логические ошибки
|
Ошибка |
Последствия |
Как избежать |
|
Бесконечный цикл (отсутствие `M99` в подпрограмме) |
Зависание станка |
Контролировать условия выхода из подпрограмм |
|
Некорректные параметры циклов (`G81-G89`) |
Повреждение заготовки |
Проверять глубину резания и точку возврата в циклах сверления |
|
Использование `G28` без промежуточной точки |
Резкое перемещение в ноль |
Сначала перемещаться в безопасную точку: `G00 Z50.0; G28 X0 Y0 |
5. Ошибки совместимости
|
Ошибка |
Последствия |
Как избежать |
|
Использование несовместимых G-кодов для конкретного ЧПУ |
Остановка программы |
Изучать руководство оператора станка. Например, не все ЧПУ поддерживают `G43.1 |
|
Несоответствие постпроцессора и станка |
Некорректный вывод кода |
Проверять, что постпроцессор настроен под конкретную модель ЧПУ |
Практические советы для предотвращения ошибок:
1. Симуляция программы
- Проверяйте траекторию в CAM-системе или симуляторе (например в «CNC Simulator Pro»).
- Убедитесь, что нет пересечений с оснасткой.
2. Комментарии и структура
O1001 (ЧЕРНОВАЯ ОБРАБОТКА КАРМАНА)
(ИНСТРУМЕНТ: ФРЕЗА D10, H1)
G21 G90 G17 G40 G49 (БЕЗОПАСНЫЕ НАСТРОЙКИ)
T1 M6 (УСТАНОВКА ИНСТРУМЕНТА 1)
S1200 M3 (ЗАПУСК ШПИНДЕЛЯ)
...
M30
%
3. Постепенная отладка
- Запускайте программу по блокам (режим **Single Block**).
- Контролируйте первые врезания на пониженных подачах.
4. Чек-лист перед запуском
- Проверены координаты Z.
- Указаны скорость и подача.
- Включена компенсация радиуса (если требуется).
- Программа завершается командой `M30`
5. Пример исправления ошибки
Ошибочный код:
M3 (ШПИНДЕЛЬ ЗАПУЩЕН ПОСЛЕ ДВИЖЕНИЯ)
Исправленный код:
G01 X50 Y30 Z-5 F200 (ПОДАЧА УКАЗАНА)
Важно: Даже опытные программисты допускают ошибки. Всегда проверяйте программу на тестовой заготовке перед серийной обработкой!
Написание управляющей программы — это не просто работа с кодом. Это инженерная задача, где важны точность, логика и понимание особенностей станка и материала. Даже если вы работаете с CAM-системами, понимание G-кода необходимо: для ручной корректировки, диагностики проблем и повышения эффективности.
Создавая программы по проверенным шаблонам, тщательно тестируя их и внедряя лучшие практики, вы повышаете стабильность производства и снижаете риски.
