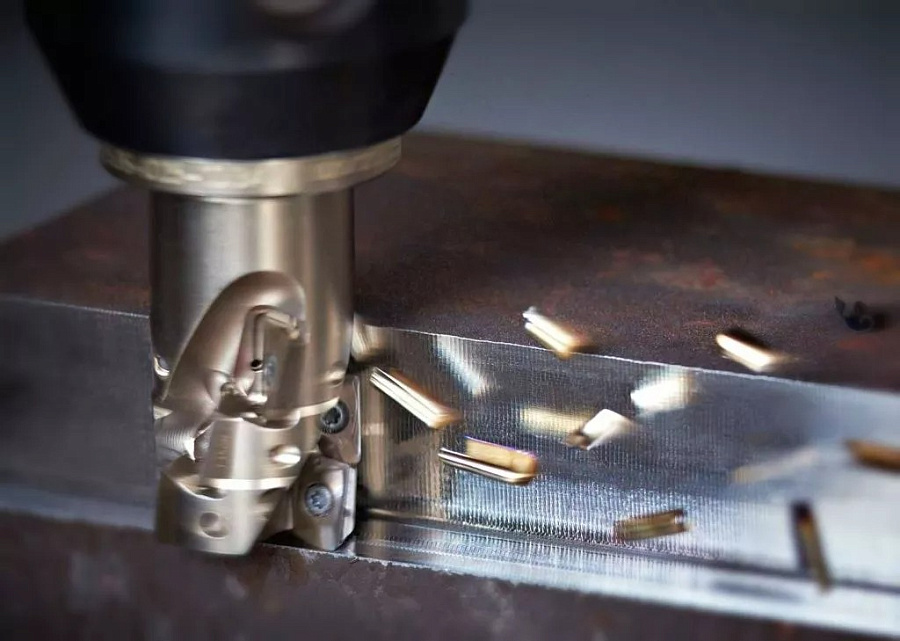

Фрезерование металла представляет собой процесс механической обработки, в ходе которого фреза вращается, удаляя частицы материала для достижения требуемой формы и размеров. Этот метод широко применяется в различных отраслях промышленности, таких как машиностроение, авиастроение, автомобилестроение и производство инструментов. Главная задача
фрезерования — создание сложных геометрических форм и обеспечение высокой точности поверхностей.
Оборудование для фрезерования
Основными видами оборудования для фрезерования являются фрезерные станки и фрезы. Существует несколько типов фрезерных станков: вертикальные и горизонтальные.
- Вертикальные фрезерные станки имеют вертикально расположенный шпиндель, что выполнять плоское фрезерование, торцевое фрезерование и фрезерование пазов. Они предоставляют высокую гибкость и точность настройки, что делает их идеальными для обработки плоскостей и создания канавок.
- Горизонтальные фрезерные станки оснащены горизонтально расположенным шпинделем, позволяющим эффективно обрабатывать длинные заготовки и сложные формы. Эти станки часто применяются для нарезки зубчатых колес и выполнения черновой обработки.
Технологии фрезерования
Существует несколько основных технологий фрезерования, каждая из которых применяется в зависимости от требований к обработке и характеристик материала.
- Торцевое фрезерование — одна из самых распространенных технологий, при которой фреза вращается по оси, перпендикулярной к поверхности заготовки. Это позволяет достигать высокой точности и качества поверхности. Фрезы, используемые в этом процессе, могут быть оснащены несколькими зубьями, что обеспечивает высокую скорость съема материала и снижает время обработки. Торцевое фрезерование идеально подходит для обработки больших плоских поверхностей, а также для создания различных углублений и карманов в заготовке.
- Периферийное фрезерование выполняется с использованием фрезы, ось вращения которой параллельна поверхности заготовки. Этот метод подходит для обработки плоских поверхностей, пазов и прорезей. В периферийном фрезеровании используются цилиндрические и концевые фрезы, которые могут быть одно- или многозубыми. Процесс периферийного фрезерования часто применяется для создания длинных прямолинейных элементов, таких как валы, шпонки и направляющие.
- Профилирование — метод, при котором фреза движется по сложной траектории для создания трехмерных поверхностей. Этот метод широко используется в производстве пресс-форм и штампов. Профилирование может выполняться с использованием как концевых, так и фасонных фрез, которые выбираются в зависимости от формы и размера обрабатываемой поверхности. Профилирование также часто используется в авиастроении, автомобильной промышленности и производстве медицинского оборудования, где требуются детали с высокой степенью точности и надежности
Этапы фрезеровки металла
![Этапы фрезерования Этапы фрезерования](/upload/medialibrary/cd9/6mrv3vujpsv0iwbso0dufz7y3f87v47m/Etapy-frezerovaniya.jpg)
- Фрезерование металла — это многоэтапный процесс, начинающийся с подготовки материала и оборудования и завершающийся контролем качества готовой детали. Подготовка включает анализ чертежей, выбор материала, установку и настройку фрезерного оборудования. Заготовка фиксируется на рабочем столе станка, а инструменты устанавливаются и настраиваются в соответствии с требованиями обработки.
- Следующим этапом является сам процесс фрезерования, который включает черновую и чистовую обработку. В ходе черновой обработки осуществляется быстрое удаление основного объема материала с заготовки, а затем проводятся финишные проходы для достижения необходимой точности и качества поверхности. При необходимости выполняются специализированные операции, такие как нарезание резьбы или создание сложных профилей.
- После завершения фрезерования производится очистка и контроль качества. Изделие очищается от стружки и заусенцев, а затем проводится измерение и проверка размеров, формы и геометрии детали. При необходимости выполняются дополнительные операции, такие как термическая обработка или покрытие поверхности.
- Важным аспектом фрезерования является также обслуживание оборудования, включающее смазку и очистку станка, а также замену изношенных или поврежденных инструментов. Все эти этапы совместно обеспечивают эффективное производство.
Советы по фрезерованию
Подбор инструмента. Материал фрезы следует подбирать в зависимости от материала заготовки. Например, для мягких металлов, таких как алюминий, подойдут фрезы из быстрорежущей стали, а для обработки твердых сталей лучше использовать твердосплавные фрезы. Тип фрезы также важен — подбирайте её по форме и конструкции в зависимости от задачи: для создания пазов, обработки плоскостей или сложных контуров.
Настройка режима резания. Оптимальная скорость резания зависит от материала заготовки и инструмента. Превышение допустимой скорости может привести к быстрому износу инструмента и ухудшению качества обработки. Подача также играет важную роль — установите её в соответствии с материалом и типом обработки. Слишком высокая подача может привести к поломке инструмента или ухудшению точности обработки. При работе следует избегать слишком глубокой резки за один проход — лучше делать несколько проходов с меньшей глубиной для достижения более высокого качества поверхности и меньшего износа инструмента.
Техника безопасности. Всегда используйте средства индивидуальной защиты, такие как защитные очки, перчатки и при необходимости — беруши. Убедитесь, что заготовка надежно закреплена на рабочем столе станка перед началом работы.
Фрезерование металла - это важный процесс в металлообработке, который обеспечивает высокую точность и производительность. Правильный выбор оборудования, режущего инструмента и технологии обработки играет ключевую роль в успешной реализации этого процесса. С постоянным развитием технологий и совершенствованием методов фрезерования, этот процесс становится все более эффективным и универсальным в различных отраслях промышленности.
